Лазерная, плазменная и газовая резка
Раскрой листового проката габаритами до 12 000 × 2 500 мм и толщиной до 200 мм. Автоматизированная 3D-резка труб на станках с ЧПУ. Собственный склад проката и работа с давальческим сырьем.
Ключевые показатели (в цифрах для быстрого сканирования):
- До 12 метров — длина рабочей зоны столов для крупногабаритных деталей без предварительной рубки.
- От 1 до 200 мм — полный рабочий диапазон толщин (лазер, плазма, газ).
- 3 типа обработки — листовой прокат, круглые и профильные трубы, снятие фасок под сварку.
|
Параметр |

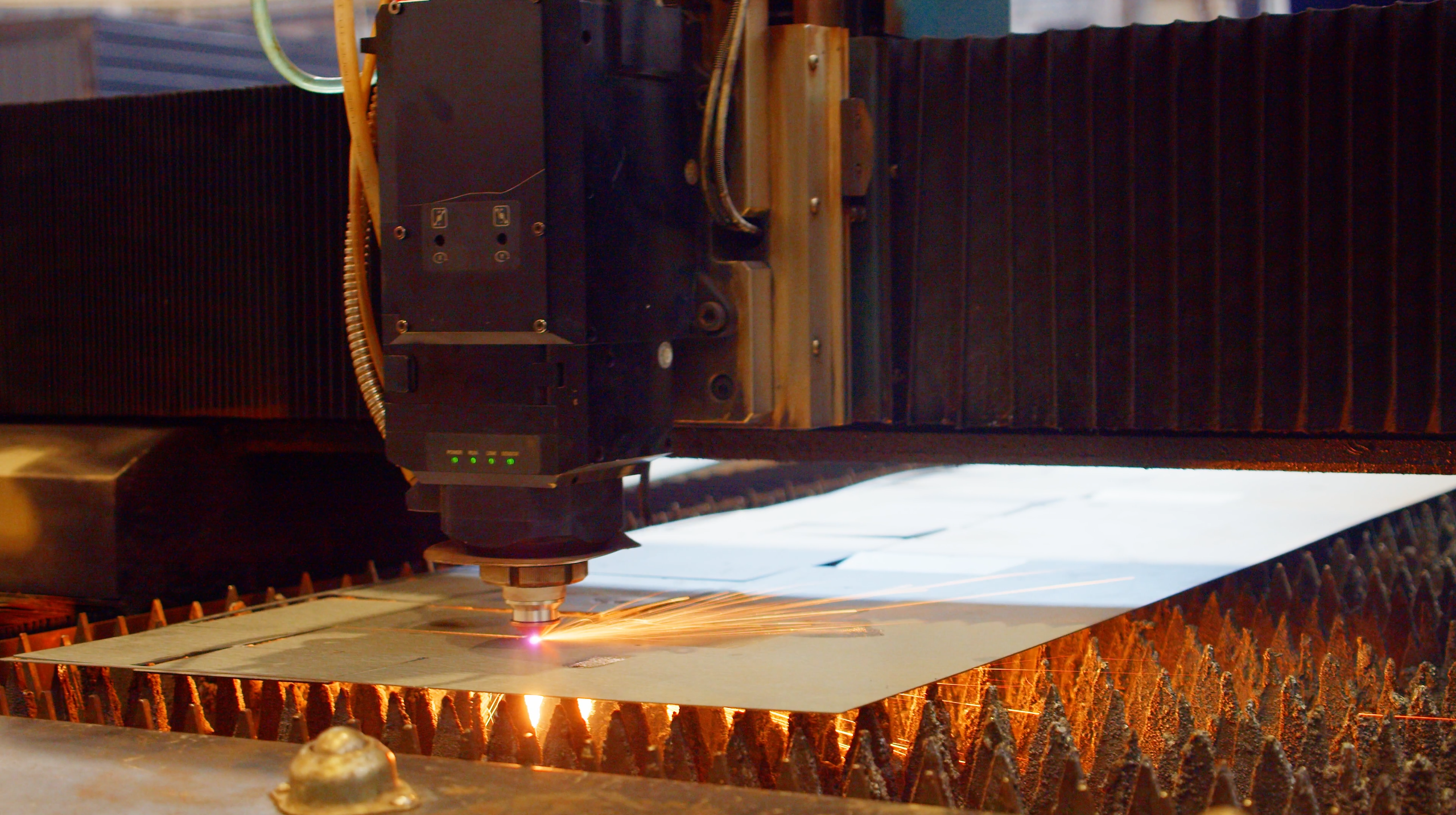

Установка лазерной резки металла |

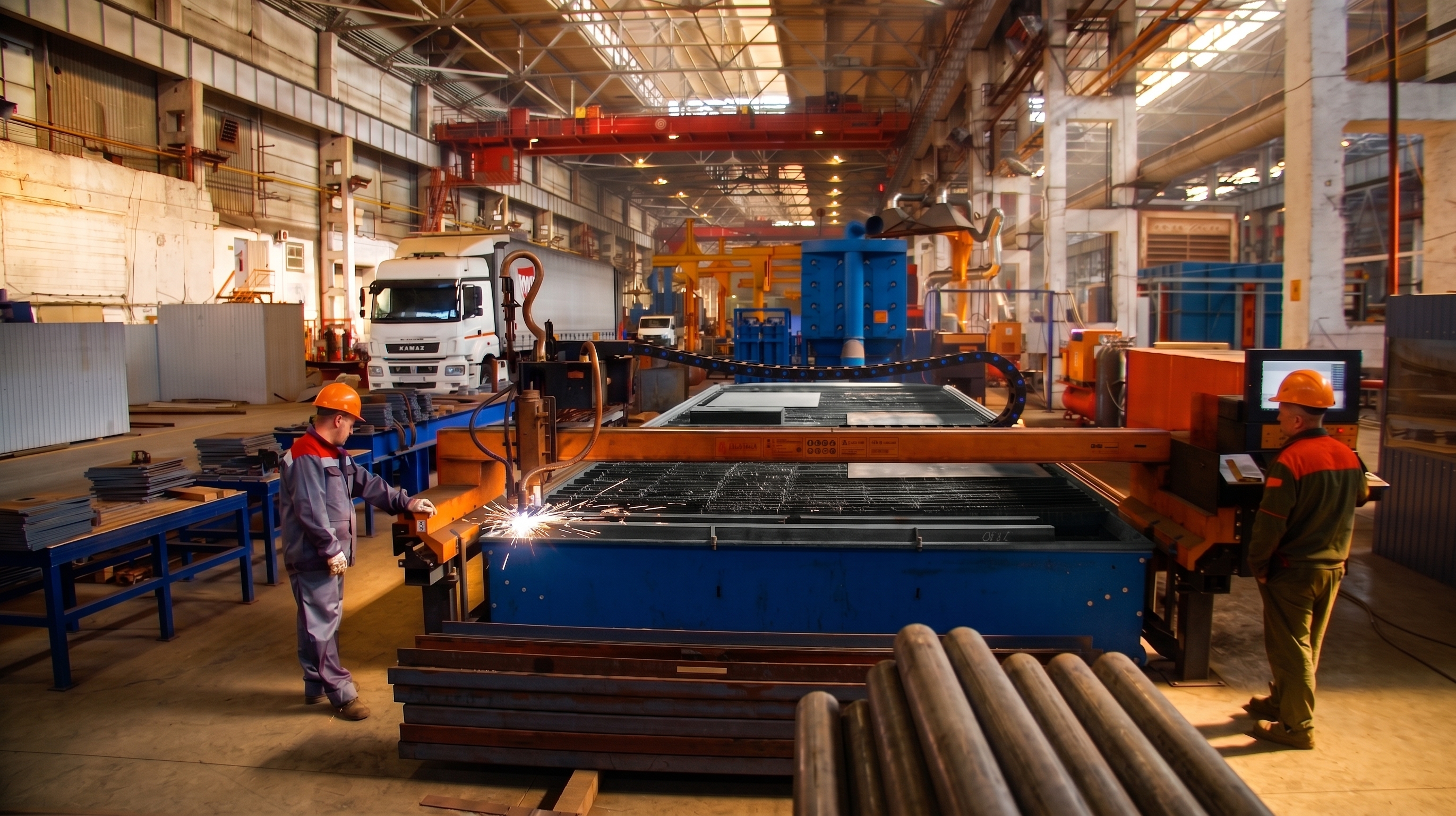

Установки Ajan YP 260A (2 шт., Турция) |

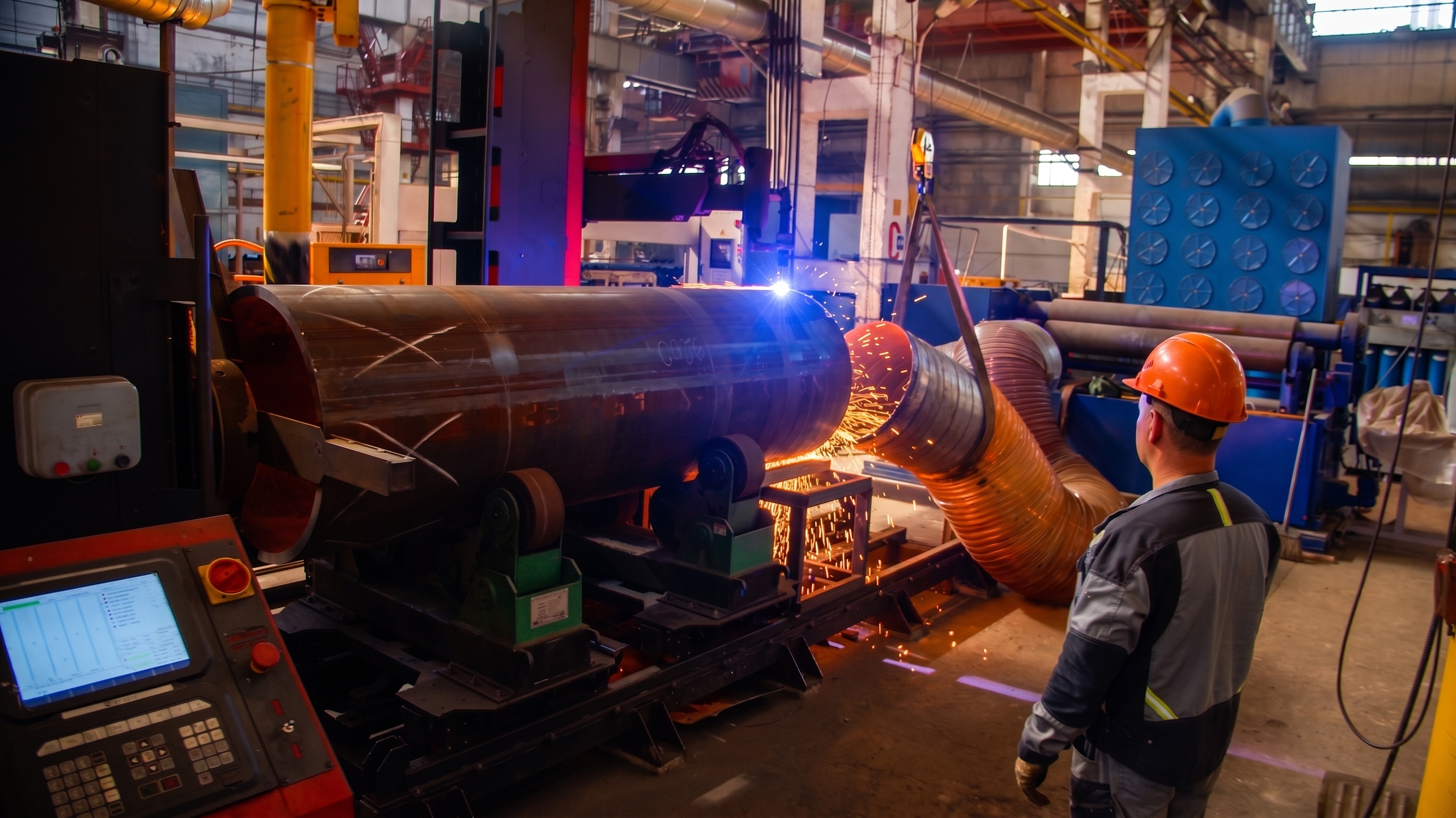

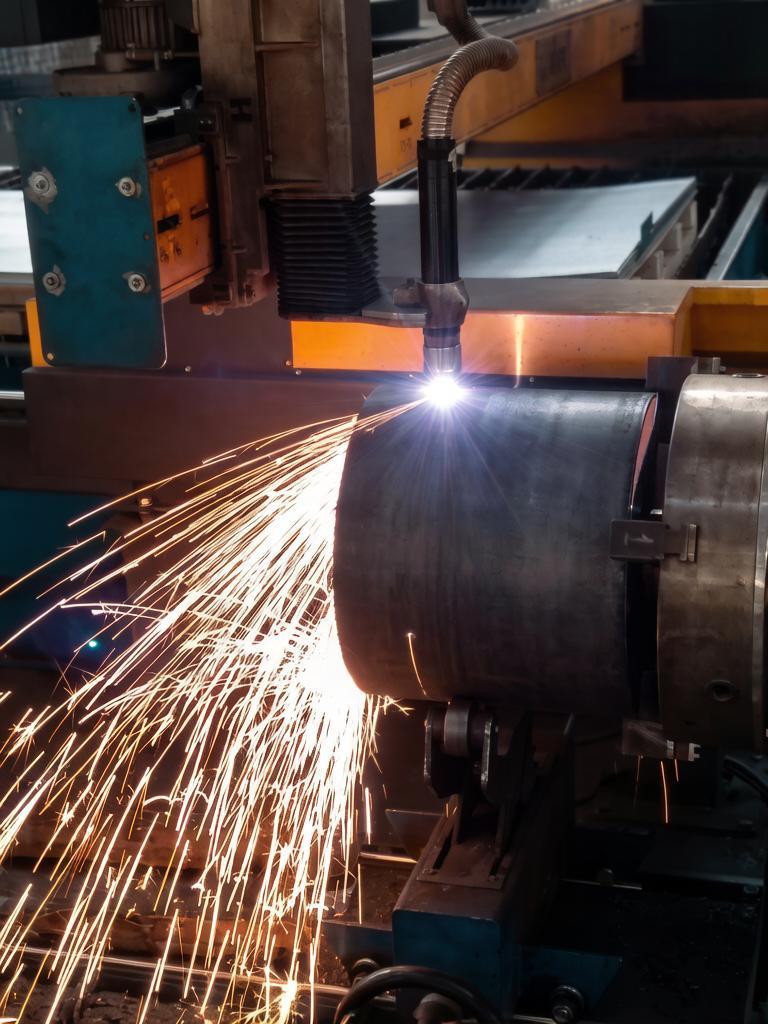

Машина плазменной резки труб АСОИК с ЧПУ |
|
Назначение |
Высокоточный скоростной раскрой тонкого и среднего листа |
Крупногабаритный раскрой и толстостенный прокат (плазма + газ) |
3D-обработка круглых и профильных труб, подготовка под сварку |
|
Габариты стола / рабочей зоны |
4 100 × 2 050 мм |
12 000 × 2 500 мм (позволяет резать цельные 12-метровые листы) |
Длина труб: до 6 000–12 000 мм; Диапазон диаметров: от Ø50 до Ø426 мм |
|
Углеродистая (черная) сталь |
до 25 мм |
Плазма: 3 – 36 мм
Газ: 36 – 200 мм |
Толщина стенки: до 20–30 мм |
|
Нержавеющая (легированная) сталь |
до 22 мм |
до 36 мм |
Толщина стенки: до 20 мм |
|
Алюминий и сплавы |
до 20 мм |
до 36 мм |
до 20 мм |
|
Специальные возможности |
Минимальная ширина реза, отсутствие температурной деформации на тонком листе |
Встроенная функция одностороннего и двустороннего скоса кромок под сварку |
Вырезка отверстий врезки, седловин, пазов и фасок под углом до 45° для стыковки труб |
Справка для сайта по труборезу АСОИК: Включение специализированной трубной машины АСОИК в парк оборудования закрывает важнейшую потребность производителей металлоконструкций и котельных. Станок автоматически высчитывает линии пересечения труб, вырезает идеальные «седловины» для примыкания патрубков и готовит фаску под сварку за один проход, заменяя ручную разметку и резку болгаркой.
Общие коммерческие условия
Минимальная стоимость заказа: 50 000 руб. (без учета стоимости металлопроката). При серийных заказах или комплексной обработке (резка + гибка + мехобработка) порог обсуждается индивидуально.
Бесплатный инженерный сервис: Оптимизация раскладки деталей на листе (нестинг) для экономии металла заказчика выполняется нашими технологами без взимания дополнительной платы.
Объемные скидки:
- При суммарной длине реза в заказе от 500 до 1 000 м.п. — скидка 5% на рез и врезку.
- При заказе от 1 000 до 3 000 м.п. — скидка 10%.
- Крупносерийные заказы (свыше 3 000 м.п. или от 10 тонн проката) — индивидуальный расчет по спецтарифу.
Срок выполнения: от 1–2 рабочих дней при наличии макетов в форматах .DXF / .DWG и металла на складе.
Производительность и нормы скорости
Мы работаем по утвержденным заводским нормативам времени, разработанным на базе хронометража и общемашиностроительных стандартов. Это гарантирует предсказуемые сроки отгрузки даже при серийных многотонных заказах.
Прайс-лист на лазерную резку металла
|
Толщина листа, мм |
Углеродистая сталь: Рез, руб/п.м. |
Углеродистая сталь: Врезка, руб/шт. |
Нержавеющая сталь: Рез, руб/п.м. |
Нержавеющая сталь: Врезка, руб/шт. |
Алюминий и сплавы: Рез, руб/п.м. |
Алюминий и сплавы: Врезка, руб/шт. |
|
1 мм |
18 |
1,5 |
24 |
2,0 |
28 |
2,0 |
|
2 мм |
26 |
2,0 |
35 |
2,5 |
40 |
3,0 |
|
3 мм |
38 |
2,5 |
55 |
3,5 |
60 |
4,0 |
|
5 мм |
55 |
3,5 |
85 |
5,0 |
95 |
6,0 |
|
8 мм |
95 |
5,0 |
140 |
8,0 |
150 |
9,0 |
|
10 мм |
130 |
7,0 |
190 |
12,0 |
210 |
14,0 |
|
12 мм |
170 |
10,0 |
260 |
16,0 |
280 |
18,0 |
|
16 мм |
240 |
15,0 |
380 |
24,0 |
410 |
28,0 |
|
20 мм |
340 |
22,0 |
520 |
35,0 |
560 |
40,0 |
|
22 мм |
420 |
28,0 |
650 |
45,0 |
— |
— |
|
25 мм |
520 |
35,0 |
— |
— |
— |
— |
Внимание: Лазерный раскрой тонкого проката (до 3 мм) выполняется на высокоскоростных режимах с минимальным тепловым воздействием, что исключает деформацию детали и гарантирует идеальную геометрию контура с погрешностью в пределах ±0,1 мм.
Общие коммерческие условия
Минимальная стоимость заказа: 50 000 руб. (без учета стоимости металлопроката). При серийных заказах или комплексной обработке (резка + гибка + мехобработка) порог обсуждается индивидуально.
Бесплатный инженерный сервис: Оптимизация раскладки деталей на листе (нестинг) для экономии металла заказчика выполняется нашими технологами без взимания дополнительной платы.
Объемные скидки:
- При суммарной длине реза в заказе от 500 до 1 000 м.п. — скидка 5% на рез и врезку.
- При заказе от 1 000 до 3 000 м.п. — скидка 10%.
- Крупносерийные заказы (свыше 3 000 м.п. или от 10 тонн проката) — индивидуальный расчет по спецтарифу.
Срок выполнения: от 1–2 рабочих дней при наличии макетов в форматах .DXF / .DWG и металла на складе.
Производительность и нормы скорости
Мы работаем по утвержденным заводским нормативам времени, разработанным на базе хронометража и общемашиностроительных стандартов. Это гарантирует предсказуемые сроки отгрузки даже при серийных многотонных заказах.
|
Толщина листа, мм |
Технология раскроя |
Стоимость реза, руб/п.м. |
Стоимость 1 точки врезки, руб. |
|
3 мм |
Плазменная резка |
35 |
8 |
|
6 мм |
Плазменная резка |
52 |
12 |
|
8 мм |
Плазменная резка |
65 |
15 |
|
10 мм |
Плазменная резка |
80 |
18 |
|
12 мм |
Плазменная резка |
95 |
22 |
|
16 мм |
Плазменная резка |
120 |
28 |
|
20 мм |
Плазменная резка |
150 |
35 |
|
25 мм |
Плазменная резка |
190 |
45 |
|
30 мм |
Плазменная резка |
240 |
60 |
|
36 мм |
Плазменная резка (предел плазмы) |
320 |
80 |
|
50 мм |
Газовая (кислородная) резка |
480 |
120 |
|
80 мм |
Газовая (кислородная) резка |
750 |
180 |
|
100 мм |
Газовая (кислородная) резка |
1 100 |
250 |
|
150 мм |
Газовая (кислородная) резка |
1 800 |
400 |
|
200 мм |
Газовая (кислородная) резка |
2 600 |
600 |
Общие коммерческие условия
Минимальная стоимость заказа: 50 000 руб. (без учета стоимости металлопроката). При серийных заказах или комплексной обработке (резка + гибка + мехобработка) порог обсуждается индивидуально.
Бесплатный инженерный сервис: Оптимизация раскладки деталей на листе (нестинг) для экономии металла заказчика выполняется нашими технологами без взимания дополнительной платы.
Объемные скидки:
- При суммарной длине реза в заказе от 500 до 1 000 м.п. — скидка 5% на рез и врезку.
- При заказе от 1 000 до 3 000 м.п. — скидка 10%.
- Крупносерийные заказы (свыше 3 000 м.п. или от 10 тонн проката) — индивидуальный расчет по спецтарифу.
Срок выполнения: от 1–2 рабочих дней при наличии макетов в форматах .DXF / .DWG и металла на складе.
Производительность и нормы скорости
Мы работаем по утвержденным заводским нормативам времени, разработанным на базе хронометража и общемашиностроительных стандартов. Это гарантирует предсказуемые сроки отгрузки даже при серийных многотонных заказах.
Тарифы на 3D-обработку труб (Комплекс АСОИК)
Для раскроя круглых и профильных труб, вырезания отверстий примыкания (седловин) и подготовки фаски расчет ведется по следующей схеме:
- Стоимость 1 п.м. траектории реза: рассчитывается по базовому тарифу плазменной резки для соответствующей толщины стенки трубы + повышающий коэффициент 1,3 (за сложность синхронного 3D-вращения шпинделя).
- Стоимость точки врезки на трубе: приравнивается к стоимости врезки для аналогичной толщины листового проката по таблице плазменной резки.
- Снятие фаски под сварку (до 45°): выполняется за один рабочий проход одновременно с резом и не требует дополнительной наценки.
AutoCAD / КОМПАС-3D / SolidWorks: форматы .DWG, .DXF.
- Масштаб строго 1:1. Раскрой осуществляется ровно по переданному контуру без пересчета коэффициентов.
- Замкнутые контуры. Все линии наружных и внутренних контуров должны быть соединены (без разрывов и самопересечений).
- Единая геометрия. Полное отсутствие дублирующихся или наложенных друг на друга линий.
- Толщина линий. Минимальная толщина линии в файле — не менее 0,1 мм.
- Единицы измерения. Все размеры и координаты должны быть выполнены строго в миллиметрах.
- Слоистая структура. Выделение отдельными слоями каждого типа обработки (например: Слой 1 — внешний контур реза; Слой 2 — внутренние отверстия; Слой 3 — гравировка/разметка).
- Чистовой файл. Из файла, направляемого на станок, должны быть удалены все вспомогательные построения, размерные линии, рамки, штампы и текст (либо переведены в непечатаемый слой).
Инженерный сервис и конструкторское сопровождение
Нет готового чертежа в формате DXF? Специалисты нашего конструкторско-технологического отдела (КТО) окажут полную техническую поддержку:
- Оцифровка ручных эскизов: Быстрый перевод чертежей с бумаги, эскизов от руки или шаблонов в векторные цифровые форматы DWG/DXF.
- Реверс-инжиниринг по образцу: Создание точной 3D-модели и деталировки (КМД) по предоставленной физической детали (в том числе по изношенным или поврежденным узлам).
- Консультации по технологичности (DFM): Экспертный анализ вашей конструкции. Мы подскажем, как незначительно изменить геометрию детали, чтобы сократить отходы металла, ускорить резку и снизить итоговую себестоимость изделия.
- Комплексная технологическая подготовка: Разработка оптимальных карт раскроя (нестинг с максимальным коэффициентом использования металла), составление спецификаций и инструкций для последующей сборки.
